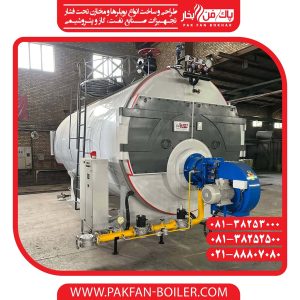

بویلر بخار سه پاس عقب مرطوب

توضیحات

بویلر بخار یا همان دیگ بخار :

با استناد به مجموعه استاندارد ملی جدید به شماره 22156 ،دیگ بخار ( بویلر بخار ) یک سیستم تبدیل یا انتقال انرژی است. که در آن انرژی شیمیایی حاصل از سوخت به انرژی گرمایی یا الکتریکی تبدیل می شود. این شامل یک مخزن یا یک ظرف بسته است. که در آن مایعات با استفاده از گازهای داغ ناشی از احتراق سوخت هایی مانند زغال سنگ، نفت کوره یا گاز طبیعی که در کوره می سوزد یا از سیم پیچ های الکتریکی، ذخیره و گرم می شود. در صنایع گرمایشی، عموماً بویلرها یک مخزن دربسته تحت فشار محسوب می شوند، که فرآیند جوش آوردن یا گرم کردن یک سیال را بر عهده دارد.

طراحی بویلرها از نوع فایرتیوب، فولادی، افقی، سه پاس و Wet Back و Dry Back بوده که قابلیت کار با سوخت‌های مختلف مانند گاز، گازوئیل، مازوت و سوخت‌های جامد را دارا می‌باشند. فاکتورهایی مانند مصرف بهینه و راندمان بالا، سهولت تعمیر و نگهداری، کم حجم بودن و استحکام بالا از ویژگی‌های ممتاز این محصول می‌باشند.بویلرهای تولید شده در شرکت صنایع پاک فن بخار از ظرفیت 60 کیلوگرم در ساعت تا 33 تن در ساعت طراحی ، ساخت و تولید می گردد. کلیه ورق های مصرفی در ساخت آبگیر، کوره اصلی، محفظه برگشت و تیوب شیت ها از نوع ورق آتشخوار 17MN4 _ محصول در استاندارد آلمانی DIN با نام 1.7175 می باشد این نوع ورق مخصوص ساخت دیگ های بخار بوده و از استحکام کششی بالایی برخوردار است.

این ورق دارای خاصیت مقاومت به فشار بالا، دمای بالا و بخار آب زیاد است. این ورق با دارا بودن مقادیر قابل توجه از عناصر سیلیسیوم و منگنز نسبت به ورق ST37 و ورق ST44 از خواص مقاومت در برابر پیچش و خمش، تحمل وزن و خاصیت ارتجاعی برخوردار است. لوله های مصرفی به طور کامل از نوع بدون درز آتش خوار و طبق استاندارد ST 35.8 DIN17175 _دارای 0.17 تا 0.19 درصد کربن و 0.55 تا 0.80 درصد آلیاژ منگنز می باشد.کلیه جوشکاری ها بر اساس WPS و PQR تایید شده اداره استاندارد و توسط جوشکاران دارای گواهینامه تایید صلاحیت انجام می گیرد. الکترود های مصرفی از نوع  E7018 و با پیش گرم ۳۰۰ درجه سانتیگراد و جوش های اصلی با دستگاه جوش اتوماتیک از نوع زیر پودری است . تمامی جوش ها و اتصالات انجام شده توسـط تیم کنتـرل کیفـی به روش های MT (ذرات مغناطیسی) ، UT (اولتراسونیک) و RT (رادیوگرافی) کنترل می گردد.

پس از اتمام مونتاژ ، دیگ با فشار یک و نیم برابر فشار طراحی به صورت هیدرواستاتیک در حضور بازرس مقیم اداره استاندارد تست شده و سرانجام با پشم سنگ به ضخامت حداقل۱۰۰ میلی متر عایق و با روکش استنلس استیل به ضخامت حداقل ۱ میلیمتر پوشش داده می شود. مواد مصرفی و مراحل ساخت توسط شرکت های دارای گواهینامه تایید صلاحیت بازرسی فنی در زمینه بویلرهای بخار مورد بازرسی و کنترل کیفیت قرار گرفته و نهایتاً پلاک استاندارد ملی ایران و دفترچه بازرسی فنی صادر می گردد.مرجع استاندار در کارخانه شرکت صنایع پاک فن بخار شرکت بازرسی کیفیت و استاندارد ایران ( ISQI  ) می باشد .
