بویلر آبگرم سه پاس عقب مرطوب چیست؟ بررسی کامل طراحی، ساخت و کاربردها | صنایع پاک فن بخار

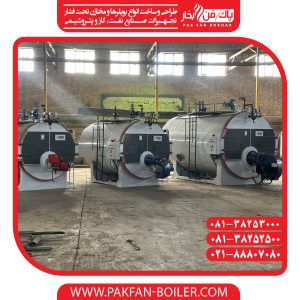

بویلر آبگرم سه پاس عقب مرطوب چیست؟

بویلر آبگرم سه پاس عقب مرطوب (Three Pass Wet Back Hot Water Boiler) یکی از پیشرفته‌ترین و پرکاربردترین انواع بویلرهای آبگرم فولادی است که برای تولید آبگرم در سیستم‌های گرمایشی صنعتی، تجاری و ساختمانی مورد استفاده قرار می‌گیرد.

در این نوع بویلر، گازهای حاصل از احتراق در سه مسیر (سه پاس) در داخل بویلر حرکت می‌کنند و در طراحی عقب مرطوب، انتهای کوره به‌جای فضای خشک، توسط آب احاطه شده است. این موضوع باعث افزایش راندمان حرارتی، کاهش تنش‌های حرارتی و افزایش طول عمر بویلر می‌شود.

شرکت صنایع پاک فن بخار با بهره‌گیری از اصول مهندسی روز دنیا، طراحی و ساخت انواع بویلر آبگرم سه پاس عقب مرطوب را مطابق استانداردهای بین‌المللی انجام می‌دهد.

تاریخچه بویلرهای آبگرم :

تاریخچه بویلرها به قرن هجدهم و انقلاب صنعتی بازمی‌گردد. اولین دیگ‌های بخار برای تأمین انرژی ماشین‌آلات صنعتی ساخته شدند. با توسعه فناوری و نیاز به سیستم‌های گرمایشی ایمن‌تر، بویلرهای آبگرم فولادی جایگزین مدل‌های اولیه شدند.

در دهه‌های بعد، طراحی سه پاس برای افزایش راندمان حرارتی معرفی شد و سپس مدل‌های عقب مرطوب به‌عنوان نسل پیشرفته‌تر بویلرها توسعه یافتند. امروزه بویلرهای سه پاس عقب مرطوب به‌عنوان استاندارد صنعتی در بسیاری از پروژه‌های گرمایشی شناخته می‌شوند.

مفهوم سه پاس در بویلر چیست؟

در بویلر سه پاس، گازهای داغ حاصل از احتراق سه بار در داخل دیگ گردش می‌کنند:

پاس اول:

حرکت مستقیم شعله در داخل کوره اصلی.

پاس دوم:

بازگشت گازهای داغ از طریق لوله‌های رفت.

پاس سوم:

عبور نهایی گازها از لوله‌های دود و انتقال حداکثری حرارت به آب.

این طراحی باعث افزایش سطح انتقال حرارت و کاهش دمای دود خروجی می‌شود که در نهایت راندمان سیستم را بالا می‌برد.

تفاوت طراحی عقب مرطوب (Wet Back) و عقب خشک (Dry Back) :

در طراحی عقب مرطوب، صفحه انتهایی کوره کاملاً در تماس با آب قرار دارد و همین موضوع باعث توزیع یکنواخت حرارت و کاهش ترک‌های حرارتی می‌شود.

اصول طراحی بویلر آبگرم سه پاس عقب مرطوب :

طراحی یک بویلر استاندارد شامل مراحل زیر است:

1. محاسبه ظرفیت حرارتی

بر اساس بار گرمایشی پروژه (کیلوکالری یا کیلووات)

2. انتخاب ضخامت ورق

مطابق استانداردهای بین‌المللی مانند:

• • استاندارد طراحی: INSO 22156 (Edition 2021) & BS-EN 12953 (Edition 2011)
  • استاندارد ورق: BS 1501-151 – GR.430A , ASTM A516 – GR.70 , DIN 17155-17MN4
  • استاندارد لوله های آتشخوار: BS 3059 , EN 10216 PART1 H.F.S , DIN 17175-ST 35.8

3. طراحی کوره و محفظه احتراق

• قطر و طول مناسب برای جلوگیری از برگشت شعله

• تطابق با نوع مشعل (گازسوز یا گازوئیل‌سوز)

4. طراحی لوله‌های پاس دوم و سوم

• چیدمان مهندسی‌شده

• افزایش سطح انتقال حرارت

• کاهش افت فشار گاز

در صنایع پاک فن بخار تمامی مراحل طراحی با نرم‌افزارهای مهندسی و محاسبات دقیق حرارتی انجام می‌شود.

مشخصات فنی بویلر آبگرم سه پاس عقب مرطوب :

• فشار کاری: 6 تا 16 بار

• دمای کاری: تا 110 درجه سانتی‌گراد

• راندمان حرارتی: بالای 90٪

• جنس بدنه: فولاد آتشخوار

• سوخت مصرفی: گاز طبیعی، گازوئیل یا دوگانه‌سوز

• مجهز به دریچه بازدید و تمیزکاری

مزایای بویلر آبگرم سه پاس عقب مرطوب :

✔ راندمان بالا
✔ مصرف سوخت کمتر
✔ کاهش دمای دود خروجی
✔ استهلاک پایین
✔ طول عمر بالا
✔ تعمیر و نگهداری آسان
✔ توزیع یکنواخت تنش حرارتی

کاربردهای بویلر آبگرم سه پاس عقب مرطوب :

این نوع بویلر در پروژه‌های زیر کاربرد دارد:

• موتورخانه ساختمان‌های مسکونی و تجاری

• بیمارستان‌ها و مراکز درمانی

• صنایع غذایی

• صنایع شیمیایی

• کارخانجات تولیدی

• سیستم‌های گرمایش از کف

• گلخانه‌ها

پیشنهاد می شود، جهت انتخاب صحیح و سفارش درست بویلر خود ابتدا این مطلب را مطالعه نمایید.

مقایسه بویلر سه پاس با بویلر دو پاس :
